Accesorios de agarre y Sujeción para el torno/ Plato de garras

Actualizado: 6 ene



Los accesorios de sujeción en el torno son fundamentales en muchos talleres de tornería. Su función es tomar las piezas de madera para permitir el torneado sin necesidad de utilizar puntos de apoyo fijos, lo que brinda más opciones en términos de formas y estilos.

"Tornear entre puntos" se refiere al método en el que la pieza de madera se gira arrastrada por el punto de arrastre anclado en el eje, junto con el contrapunto giratorio.

Los tornos comerciales, como he mencionado en entradas anteriores, suelen incluir un accesorio esencial para sujetar las piezas: el plato de tornillos.



Plato de tornillos



Este clásico accesorio de sujeción asegura la pieza de madera mediante tornillos, permitiendo su cilindrado y torneado. Se fija al eje del torno y, al igual que otros accesorios de sujeción que exploraremos más adelante, se emplea para trabajar en la cara externa de la madera y para vaciar cuencos, vasos y copas. El cuidado principal radica en anticipar que el largo de los tornillos de agarre acortará la pieza una vez completado el objeto, o en su defecto, dejará marcas y orificios de los tornillos.

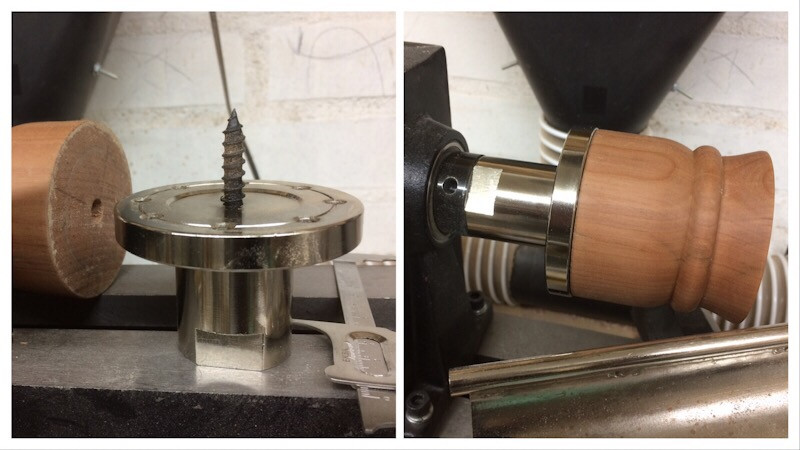

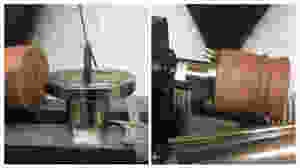

El tornillo centro



Es un accesorio que se fija al eje del torno y posee un solo tornillo en su superficie para asegurar la madera. Es fácil de construir y muy común en los talleres de tornería, aunque deja un orificio profundo en la base o pie del objeto. Personalmente, también lo utilizo en los platos de garras, ya que la mayoría de estos platos incluyen un sub-accesorio adaptador que convierte el plato en un tornillo centro.


Copa



Se trata de un tubo de acero que se acopla al eje del torno y, en su parte hueca, se introduce la madera que ha sido previamente torneada para tener un talón o espiga (tenón). Este talón debe coincidir con el diámetro interno del tubo y encajar a presión. Existen varias medidas de copas, y debido a su facilidad de construcción, es un método de sujeción clásico ampliamente utilizado para torneado de trompos y juguetes en la tornería tradicional.

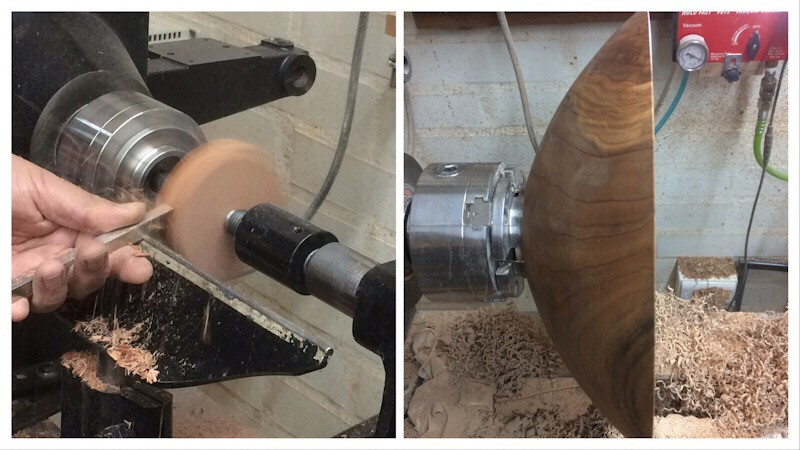

Plato de garras



Es el accesorio más versátil para un tornero, ya que, con la incorporación de varios componentes adicionales, puede transformarse en un tornillo central o un punto de arrastre, entre otros. Su función principal es sujetar las piezas y permitir su fácil y rápida remoción. También es crucial para quienes desean vaciar cuencos y copas, ya que agiliza el proceso de trabajo. Existen varios tamaños de platos y tipos de garras diseñados para diversas aplicaciones en la tornería. Su operación es similar a la de un mandril de taladro: mediante una llave que gira un engranaje, las garras se abren o cierran. La sujeción de las piezas puede ser por compresión (para cajas, copas y uso general) o por expansión (generalmente para cuencos).

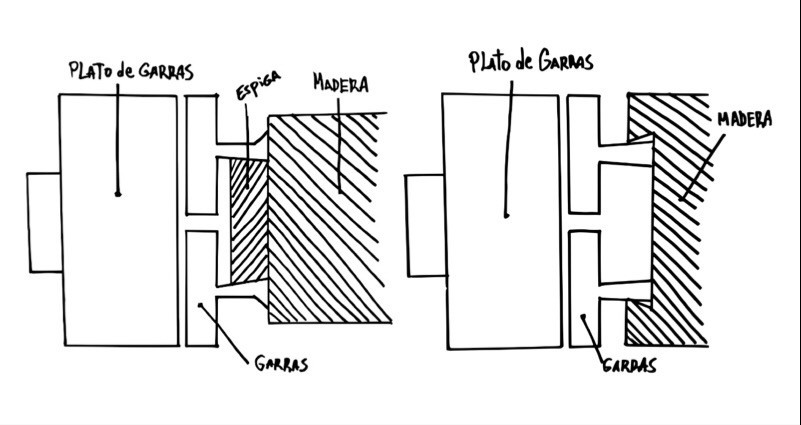

Antes de sujetar la pieza de madera en el plato de garras, es crucial prepararla creando un talón (espiga o tenón) con una ligera forma de cola de milano. El talón debe tener la longitud adecuada (máximo 1 cm) para encajar correctamente con las garras del plato y asegurar una sujeción firme. El ángulo de la espiga debe coincidir con el ángulo interior de las garras. El diámetro del agarre debe ser apropiado y directamente relacionado con las garras utilizadas. Por ejemplo, si las garras son de 2", el agarre debería tener un diámetro de 2"-1/8, lo suficientemente grande para que las garras abracen completamente al cerrarse. Para la técnica de expansión, es necesario realizar un rebaje en la madera para que las bases de las garras actúen como tope, y los lados de las garras ejerzan la fuerza al abrirse en las paredes del rebaje. Estas paredes también deben seguir la forma externa de cola de milano de las garras, siguiendo la misma regla del diámetro de las garras en relación al tamaño del rebaje.



Además de estos accesorios, existen otros para sujeciones más específicas.

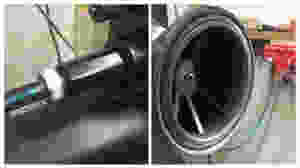

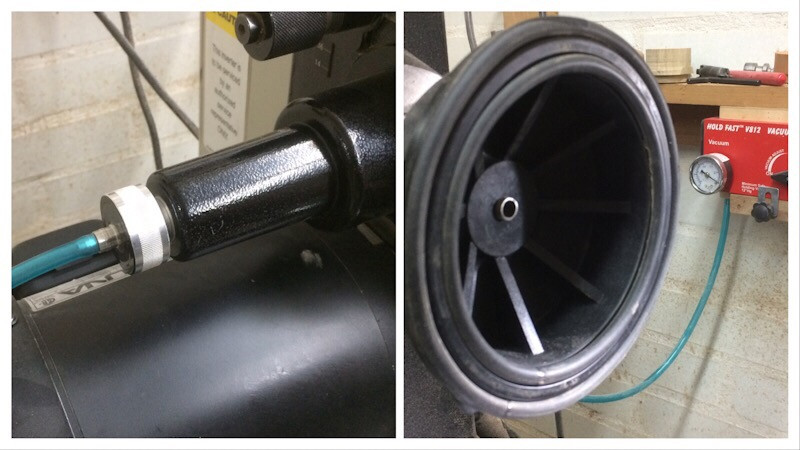

Plato de Succión


Este accesorio consta de una bomba de vacío y un plato de succión, y se utiliza principalmente en la etapa final de la creación de cuencos. La pieza se mantiene en su lugar gracias a la succión generada por la bomba, lo que resulta especialmente útil para dar acabado al pie de los cuencos y otros elementos que han sido ahuecados.

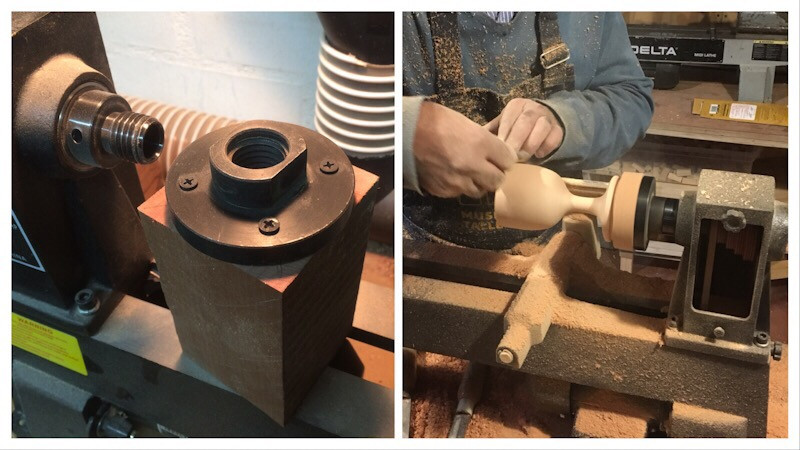

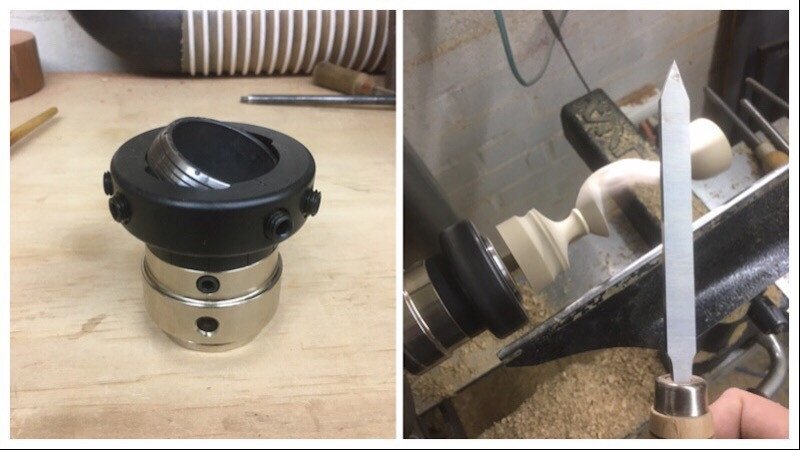

Plato excéntrico



Se trata de un accesorio adaptable a tornos, platos de garras y a otros accesorios que siguen el mismo principio, como la copa (por ejemplo, el Vicmarc eccentric chuck) o el tornillo centro (como el Sorby eccentric chuck). Este plato permite trabajar en múltiples ejes y realizar torneado excéntrico. Se utiliza para piezas de tamaño moderado, como copas, y objetos que no superen las 4" de diámetro y largo.


Alejandro Pérez

Tornero en shakutaller
